СИЛОС С ПЛОСКИМ ДНОМ

информация о продукте :: Для силоса того же объема силос с плоским дном имеет меньшую высоту и более экономичен. Емкость одного силоса от 50 до 15000 тонн.

Получить быстрое предложение Получить онлайн квоту

информация о продукте

СИЛОС С ПЛОСКИМ ДНОМ Информация

Полная линейка зерновых силосов и аксессуаров SRON адаптирована к вашим потребностям и максимально увеличивает вашу рентабельность. Предлагая широкий ассортимент продукции, SRON производит силосы с плоским дном различных моделей, диаметр которых варьируется от 4,58 м до 32 м и вместимостью до 23000 м3.

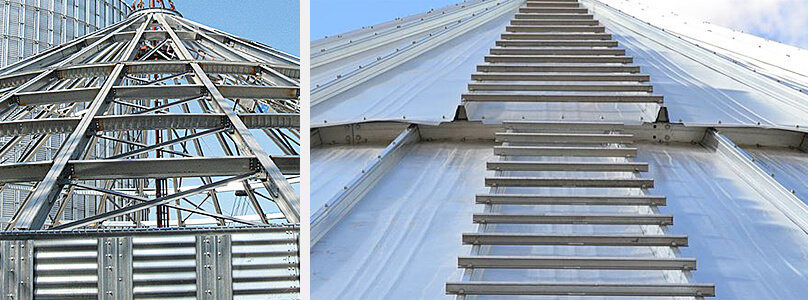

1. силосная крыша: Угол крыши силоса SRON обычно составляет от 25 до 30 градусов, что позволяет обеспечить максимальную нагрузку на силос, максимальную безопасность конструкции и конструкции силоса. Конструкция крыши силоса прочно соединяет конструкцию верхних и нижних кольцевых балок силоса, поперечных ребер с панелями верхней крышки, заставляя силос выдерживать нагрузку силоса, конструктивную нагрузку на верх силоса, даже в самых суровых условиях экстремальной снеговой нагрузки и т. Д.

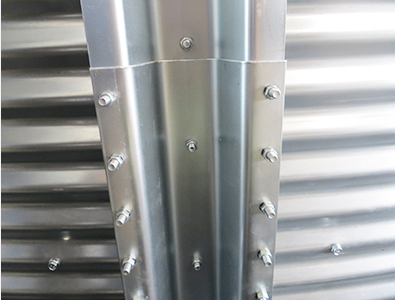

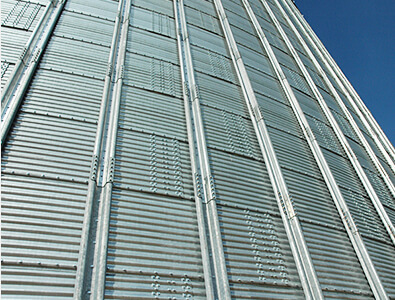

2. Ребра жесткости: Внешние профили ребра жесткости с высоким напряжением SRON укрепляют всю конструкцию корпуса силоса, делают силос устойчивым даже в экстремальных условиях , Все ребра жесткости полностью оцинкованы, что гарантирует отсутствие ржавчины в течение длительного времени.

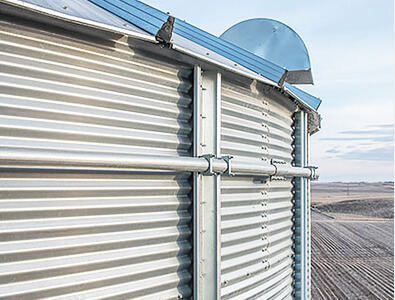

3.Wind Ring: Ветровые кольца используются для увеличения прочности силоса, для высоких силосов или в тех местах, где сильный ветер, ветровые кольца могут эффективно укрепить опору силоса, обеспечить прочность и безопасность силоса.

4. Высокопрочные болты: SRON использует высокопрочные оцинкованные болты класса 8,8 / 10.9, соединенные вместе с гайками и уплотнительными шайбами. используйте уплотнительную резинку между стальными пластинами, чтобы обеспечить герметичность и прочность силоса.

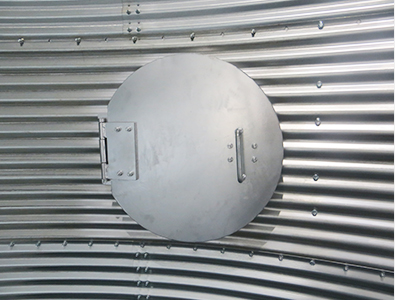

5. Люк: Люк для стальных силосов состоит из двух частей. Первый используется для доступа с крыши, второй, как правило, расположен на втором нижнем кольце, чтобы рабочий мог войти в него для очистки остатков зерна или операций по техническому обслуживанию.

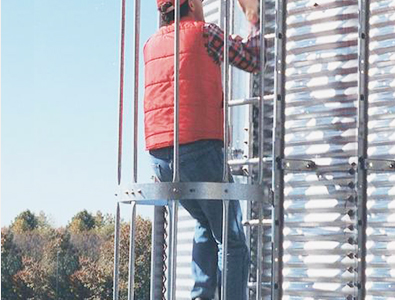

6. Лестничная система & amp; Платформы для отдыха: Лестницы внутри и снаружи силоса и площадки для отдыха изготавливаются полностью в модульной форме из окрашенных или оцинкованных листов. Внешняя безопасная лестница силоса с клетками позволяет рабочим безопасно добраться до крыши.

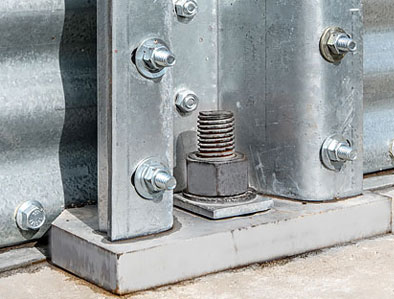

7. Базовый угол и крепление: Скрученный структурный базовый угол предотвращает попадание воды в основание бункера для улучшенная защита.

8.Вторичная водонепроницаемая нижняя часть силоса: Используйте полимерный водостойкий материал внизу, чтобы укрепить вторичную водонепроницаемость.

Технические характеристики

FLAT BOTTOM SILO Specifications

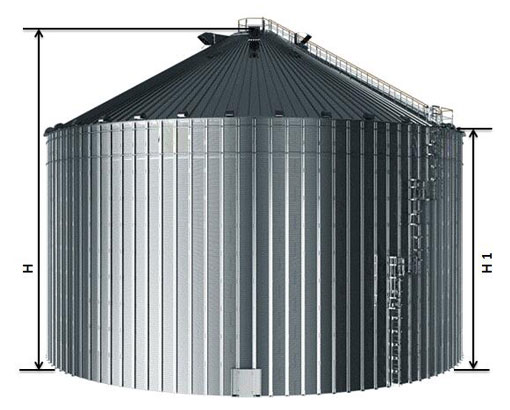

Diameter (m)	Model	Silo Ring	Volume (m3)	Capacity (t)	Silo Body Height H1(m)	Total Silo Height H(m)
4.584	TCK04503 TCK04504 TCK04505 TCK04506 TCK04507 TCK04508 TCK04509 TCK04510	3 4 5 6 7 8 9 10	63 82 100 119 137 156 174 193	47 61 75 89 103 117 131 144	3.43 4.55 5.67 6.79 7.91 9.03 10.15 11.27	4.78 5.90 7.02 8.14 9.26 10.38 11.50 12.62
5.500	TCK05504 TCK05505 TCK05506 TCK05507 TCK05508 TCK05509 TCK05510 TCK05511	4 5 6 7 8 9 10 11	120 147 173 200 227 253 280 306	90 110 130 150 170 190 210 230	4.55 5.67 6.79 7.91 9.03 10.15 11.27 12.39	6.17 7.29 8.41 9.53 10.65 11.77 12.89 14.01
6.417	TCK06405 TCK06406 TCK06407 TCK06408 TCK06409 TCK06410 TCK06411 TCK06412	5 6 7 8 9 10 11 12	203 239 275 312 348 384 420 456	152 179 206 234 261 288 315 342	5.67 6.79 7.91 9.03 10.15 11.27 12.39 13.51	7.55 8.67 9.79 10.91 12.03 13.15 14.27 15.39

Diameter (m)	Model	Silo Ring	Volume (m3)	Capacity (t)	Silo Body Height H1(m)	Total Silo Height H(m)
7.334	TCK07306 TCK07307 TCK07308 TCK07309 TCK07310 TCK07311 TCK07312 TCK07313	6 7 8 9 10 11 12 13	316 363 411 458 505 553 600 647	237 272 308 343 379 414 450 485	6.79 7.91 9.03 10.15 11.27 12.39 13.51 14.63	8.94 10.06 11.18 12.30 13.42 14.54 15.66 16.78
8.250	TCK08207 TCK08208 TCK08209 TCK08210 TCK08211 TCK08212 TCK08213 TCK08214	7 8 9 10 11 12 13 14	465 525 585 644 704 764 824 884	349 393 438 483 528 573 618 663	7.91 9.03 10.15 11.27 12.39 13.51 14.63 15.75	10.32 11.44 12.56 13.68 14.80 15.92 17.04 18.16
9.167	TCK09107 TCK09108 TCK09109 TCK09110 TCK09111 TCK09112 TCK09113 TCK09114	7 8 9 10 11 12 13 14	580 654 728 802 876 949 1023 1097	435 490 546 601 657 712 767 823	7.91 9.03 10.15 11.27 12.39 13.51 14.63 15.75	10.59 11.71 12.83 13.95 15.07 16.19 17.31 18.43
10.084	TCK10008 TCK10009 TCK10010 TCK10011 TCK10012 TCK10013 TCK10014 TCK10015	8 9 10 11 12 13 14 15	798 888 977 1067 1156 1245 1335 1424	599 666 733 800 867 934 1001 1068	9.03 10.15 11.27 12.39 13.51 14.63 15.75 16.87	11.97 13.09 14.21 15.33 16.45 17.57 18.69 19.81
11.000	TCK11009 TCK11010 TCK11011 TCK11012 TCK11013 TCK11014 TCK11015 TCK11016	9 10 11 12 13 14 15 16	1065 1171 1278 1384 1491 1597 1704 1810	799 878 958 1038 1118 1198 1278 1357	10.15 11.27 12.39 13.51 14.63 15.75 16.87 17.99	13.36 14.48 15.60 16.72 17.84 18.96 20.08 21.20
11.918	TCK11910 TCK11911 TCK11912 TCK11913 TCK11914 TCK11915 TCK11916 TCK11917	10 11 12 13 14 15 16 17	1385 1509 1634 1759 1884 2009 2134 2259	1038 1132 1226 1319 1413 1507 1601 1694	11.27 12.39 13.51 14.63 15.75 16.87 17.99 19.11	14.74 15.86 16.98 18.10 19.22 20.34 21.46 22.58
12.834	TCK12810 TCK12811 TCK12812 TCK12813 TCK12814 TCK12815 TCK12816 TCK12817	10 11 12 13 14 15 16 17	1617 1762 1907 2052 2197 2342 2487 2632	1213 1321 1430 1539 1648 1756 1865 1974	11.27 12.39 13.51 14.63 15.75 16.87 17.99 19.11	15.00 16.12 17.24 18.36 19.48 20.60 21.72 22.84
13.750	TCK13711 TCK13712 TCK13713 TCK13714 TCK13715 TCK13716 TCK13717 TCK13718	11 12 13 14 15 16 17 18	2036 2202 2369 2535 2701 2868 3034 3200	1527 1652 1776 1901 2026 2151 2275 2400	12.39 13.51 14.63 15.75 16.87 17.99 19.11 20.23	16.39 17.51 18.63 19.75 20.87 21.99 23.11 24.23
14.668	TCK14612 TCK14613 TCK14614 TCK14615 TCK14616 TCK14617 TCK14618 TCK14619	12 13 14 15 16 17 18 19	2521 2710 2899 3089 3278 3467 3656 3846	1890 2032 2174 2316 2458 2600 2742 2884	13.51 14.63 15.75 16.87 17.99 19.11 20.23 21.35	17.77 18.89 20.01 21.13 22.25 23.37 24.49 25.61
15.584	TCK15513 TCK15514 TCK15515 TCK15516 TCK15517 TCK15518 TCK15519 TCK15520	13 14 15 16 17 18 19 20	3076 3290 3504 3717 3931 4145 4358 4572	2307 2467 2628 2788 2948 3108 3268 3429	14.63 15.75 16.87 17.99 19.11 20.23 21.35 22.47	19.18 20.30 21.42 22.54 23.66 24.78 25.90 27.02
16.500	TCK16514 TCK16515 TCK16516 TCK16517 TCK16518 TCK16519 TCK16520 TCK16521	14 15 16 17 18 19 20 21	3707 3947 4186 4426 4665 4905 5144 5384	2780 2960 3139 3319 3499 3678 3858 4038	15.75 16.87 17.99 19.11 20.23 21.35 22.47 23.59	20.26 21.38 22.50 23.62 24.74 25.86 26.98 28.10
17.418	TCK17414 TCK17415 TCK17416 TCK17417 TCK17418 TCK17419 TCK17420 TCK17421	14 15 16 17 18 19 20 21	4151 4418 4685 4952 5219 5486 5753 6019	3113 3314 3514 3714 3914 4114 4314 4514	15.75 16.87 17.99 19.11 20.23 21.35 22.47 23.59	20.51 21.63 22.75 23.87 24.99 26.11 27.23 28.35
18.334	TCK18314 TCK18315 TCK18316 TCK18317 TCK18318 TCK18319 TCK18320 TCK18321	14 15 16 17 18 19 20 21	4623 4919 5215 5510 5806 6102 6397 6693	3467 3689 3911 4133 4354 4576 4798 5020	15.75 16.87 17.99 19.11 20.23 21.35 22.47 23.59	20.76 21.88 23.00 24.12 25.24 26.36 27.48 28.60
19.251	TCK19214 TCK19215 TCK19216 TCK19217 TCK19218 TCK19219 TCK19220 TCK19221	14 15 16 17 18 19 20 21	5123 5449 5775 6101 6427 6753 7079 7405	3842 4086 4331 4575 4820 5065 5309 554	15.75 16.87 17.99 19.11 20.23 21.35 22.47 23.59	21.01 22.13 23.25 24.37 25.49 26.61 27.73 28.85
20.168	TCK20115 TCK20116 TCK20117 TCK20118 TCK20119 TCK20120 TCK20121 TCK20122	15 16 17 18 19 20 21 22	6008 6366 6724 7082 7439 7797 8155 8513	4506 4774 5043 5311 5579 5848 6116 6385	16.87 17.99 19.11 20.23 21.35 22.47 23.59 24.71	22.38 23.50 24.62 25.74 26.86 27.98 29.10 30.22
21.084	TCK21015 TCK21016 TCK21017 TCK21018 TCK21019 TCK21020 TCK21021 TCK21022	15 16 17 18 19 20 21 22	6598 6989 7380 7771 8162 8553 8944 9335	4898 5241 5535 5828 6121 6415 6708 7001	16.87 17.99 19.11 20.23 21.35 22.47 23.59 24.71	22.63 23.75 24.87 25.99 27.11 28.23 29.35 30.47
22.000	TCK22015 TCK22016 TCK22017 TCK22018 TCK22019 TCK22020 TCK22021 TCK22022	15 16 17 18 19 20 21 22	7217 7643 8069 8495 8921 9347 9772 10198	5413 5732 6052 6371 6690 7010 7329 7648	16.87 17.99 19.11 20.23 21.35 22.47 23.59 24.71	22.88 24.00 25.12 26.24 27.36 28.48 29.6 30.72
22.918	TCK22915 TCK22916 TCK22917 TCK22918 TCK22919 TCK22920 TCK22921 TCK22922	15 16 17 18 19 20 21 22	7868 8330 8792 9254 9716 10178 10640 11102	5901 6247 6594 6940 7287 7633 7980 8326	16.87 17.99 19.11 20.23 21.35 22.47 23.59 24.71	23.13 24.25 25.37 26.49 27.61 28.73 29.85 30.97
23.835	TCK23815 TCK23816 TCK23817 TCK23818 TCK23819 TCK23820 TCK23821 TCK23822	15 16 17 18 19 20 21 22	8549 9049 9549 10048 10548 11048 11548 12047	6412 6787 7161 7536 7911 8286 8661 9035	16.87 17.99 19.11 20.23 21.35 22.47 23.59 24.71	23.38 24.50 25.62 26.74 27.86 28.98 30.10 31.22
24.751	TCK24715 TCK24716 TCK24717 TCK24718 TCK24719 TCK24720 TCK24721 TCK24722	15 16 17 18 19 20 21 22	9262 9801 10340 10879 11418 11957 12495 13034	6946 7351 7755 8159 8563 8967 9371 9776	16.87 17.99 19.11 20.23 21.35 22.47 23.59 24.71	23.63 24.75 25.87 26.99 28.11 29.23 30.35 31.47
25.668	TCK25615 TCK25616 TCK25617 TCK25618 TCK25619 TCK25620 TCK25621 TCK25622	15 16 17 18 19 20 21 22	10006 10586 11166 11745 12325 12904 13484 14063	7505 7939 8374 8809 9243 9678 10113 10547	16.87 17.99 19.11 20.23 21.35 22.47 23.59 24.71	23.88 25.00 26.12 27.24 28.36 29.48 30.60 21.72
26.585	TCK26515 TCK26516 TCK26517 TCK26518 TCK26519 TCK26520 TCK26521 TCK26522	15 16 17 18 19 20 21 22	10783 11405 12026 12648 13270 13891 14513 15135	8087 8553 9020 9486 9952 10418 10885 11351	16.87 17.99 19.11 20.23 21.35 22.47 23.59 24.71	24.13 25.25 26.37 27.49 28.61 29.73 30.85 31.97
27.501	TCK27515 TCK27516 TCK27517 TCK27518 TCK27519 TCK27520 TCK27521 TCK27522	15 16 17 18 19 20 21 22	11592 12257 12922 13588 14253 14918 15584 16249	8694 9193 9692 10191 10690 11189 11688 12187	16.87 17.99 19.11 20.23 21.35 22.47 23.59 24.71	24.38 25.50 26.62 27.74 28.86 29.98 31.10 32.22
28.418	TCK28416 TCK28417 TCK28418 TCK28419 TCK28420 TCK28421 TCK28422 TCK28423	16 17 18 19 20 21 22 23	13144 13854 14565 15275 15985 16696 17406 18117	9858 10391 10923 11456 11989 12522 13055 13587	17.99 19.11 20.23 21.35 22.47 23.59 24.71 25.83	25.75 26.87 27.99 29.11 30.23 31.35 32.47 33.59
29.335	TCK29316 TCK29317 TCK29318 TCK29319 TCK29320 TCK29321 TCK29322 TCK29323	16 17 18 19 20 21 22 23	14065 14822 15579 16336 17093 17850 18607 19364	10549 11116 11684 12252 12820 13387 13955 14523	17.99 19.11 20.23 21.35 22.47 23.59 24.71 25.83	26.00 27.12 28.24 29.36 30.48 31.60 32.72 33.84
30.252	TCK30216 TCK30217 TCK30218 TCK30219 TCK30220 TCK30221 TCK30222 TCK30223	16 17 18 19 20 21 22 23	15021 15826 16631 17436 18241 19046 19852 20657	11266 11870 12473 13077 13681 14285 14889 15492	17.99 19.11 20.23 21.35 22.47 23.59 24.71 25.83	26.25 27.37 28.49 29.61 30.73 31.85 32.97 34.09
31.168	TCK31116 TCK31117 TCK31118 TCK31119 TCK31120 TCK31121 TCK31122 TCK31123	16 17 18 19 20 21 22 23	16013 16867 17722 18576 19431 20286 21140 21995	12009 12650 13291 13932 14573 15214 15855 16496	17.99 19.11 20.23 21.35 22.47 23.59 24.71 25.83	26.50 27.62 28.74 29.86 30.98 32.10 33.22 34.34
32.085	TCK32016 TCK32017 TCK32018 TCK32019 TCK32020 TCK32021 TCK32022 TCK32023	16 17 18 19 20 21 22 23	17040 17945 18851 19757 20662 21568 22473 23379	12780 13459 14138 14817 15496 16176 16855 17534	17.99 19.11 20.23 21.35 22.47 23.59 24.71 25.83	26.75 27.87 28.99 30.11 31.23 32.35 33.47 34.59

Silo volume is the sum of silo roof, silo body. Capacity is calculated at 0.75t/m3 bulk material density.
